أنواع وخصائص المحولات

(١) أي على حسب الغرض

1. محول الطاقة، يستخدم لتصعيد أو تنحي نظام الطاقة.

2. اختبار المحول لتوليد الجهد العالي، وإجراء اختبار الجهد العالي للمعدات الكهربائية.

3. يتم استخدام محولات الأجهزة، مثل محولات الجهد ومحولات التيار، في أجهزة القياس وأجهزة حماية المرحلات.

4. محولات الأغراض الخاصة، محولات الأفران الكهربائية للصهر، محولات المعدل للتحليل الكهربائي، محولات اللحام للحام، محولات تنظيم الجهد للاختبار، إلخ.

(2) بحسب عدد المراحل

1. يتم استخدام المحولات أحادية الطور للأحمال أحادية الطور ومجموعات المحولات ثلاثية الطور.

2. محول ثلاثي الطور، يستخدم لرفع وخفض النظام ثلاثي الطور.

(٣) حسب الشكل المتعرج

1. يتم استخدام المحولات الذاتية لتوصيل أنظمة الطاقة ذات الجهد العالي للغاية وذات السعة الكبيرة.

2. محولات ذات ملف مزدوج، تستخدم لتوصيل أنظمة الطاقة ذات مستويين من الجهد.

3. يتم استخدام المحولات ثلاثية الملفات لتوصيل أنظمة الطاقة بثلاثة مستويات جهد، وتستخدم بشكل عام في المحطات الفرعية الإقليمية لأنظمة الطاقة.

(4) حسب شكل قلب الحديد

1. المحولات من النوع الأساسي المستخدمة في أنظمة الطاقة ذات الجهد العالي.

2. المحولات من النوع الصدفي، المحولات الخاصة للتيار العالي، مثل محولات الفرن الكهربائي ومحولات اللحام، وما إلى ذلك؛أو محولات الطاقة للأجهزة الإلكترونية وأجهزة التلفاز وأجهزة الراديو وما إلى ذلك. ويمكن أيضًا استخدام هيكل الغلاف لمحولات الطاقة ذات السعة الكبيرة.

(5) حسب وسط التبريد

1. المحولات المغمورة بالزيت، مثل التبريد الذاتي المغمور بالزيت، والمبرد بالهواء المغمور بالزيت، والمبرد بالماء المغمور بالزيت، والمبرد بالهواء القسري والمبرد بالماء، وما إلى ذلك.

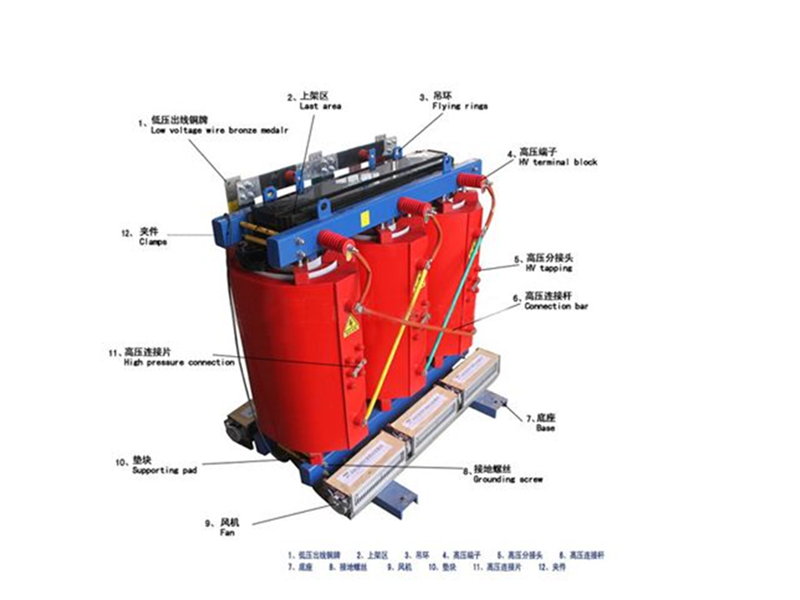

2. تعتمد المحولات من النوع الجاف على الحمل الحراري للهواء للتبريد.عادةً ما يتم تبريد هذه المحولات ذات الجهد المنخفض والخالية من الزيت بواسطة مراوح وتكون مناسبة للحماية من الحرائق ومناسبات أخرى.بالنسبة للمحولات ذات الجهد المنخفض المستخدمة في بناء المصنع لوحدة 600 ميجاوات، يتم استخدام المحولات من النوع الجاف بشكل عام لمتطلبات الحماية من الحرائق.

3. المحولات المملوءة بالغاز تستخدم غاز خاص (SF6) بدلا من زيت المحولات لتبديد الحرارة.

4. محول التبريد التبخيري، استخدم سائل خاص بدلاً من زيت المحولات للعزل وتبديد الحرارة.
