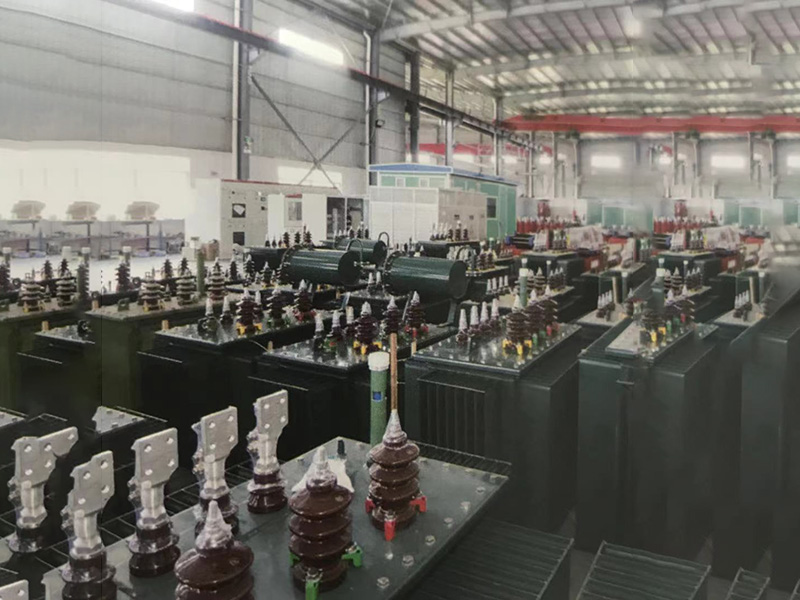

الهيكل والوظيفة حول محول نوع الزيت

 اللف اللف، المعروف أيضًا باسم الملف، هو الحلقة الموصلة للمحول.وهي مصنوعة من أسلاك النحاس أو الألومنيوم لتشكيل أسطوانة متعددة الطبقات.

1. يتم لف اللف الثانوي بشكل متحد المركز على العمود الأساسي الحديدي.

2. بالنسبة للعزل، يكون الملف ذو الجهد المنخفض بشكل عام في الداخل واللف ذو الجهد العالي في الخارج.يتم لف المادة العازلة حول الأسلاك لضمان العزل بين الأسلاك والأسلاك إلى الأرض.

3. خزان الزيت خزان الزيت هو غلاف محول مغمور بالزيت.بالإضافة إلى الزيت، يتم استخدامه أيضًا لتثبيت المكونات الأخرى.

4. جهاز تنظيم الجهد تم إعداد جهاز تنظيم الجهد لضمان استقرار الجهد الثانوي للمحول.عندما يتقلب جهد مصدر الطاقة، استخدم منظم الجهد لضبط مفتاح صنبور المحول لضمان استقرار جهد خرج الجانب الثانوي.ينقسم جهاز تنظيم الضغط إلى نوعين: جهاز تنظيم الضغط أثناء الحمل وجهاز تنظيم الضغط بدون تحميل.

5. الرادياتير يتم تركيب الرادياتير على جدار خزان الزيت، ويتم توصيل الأجزاء العلوية والسفلية بخزان الزيت من خلال خطوط الأنابيب.عندما يكون هناك اختلاف في درجة الحرارة بين درجة حرارة الزيت العلوية ودرجة حرارة الزيت المنخفضة للمحول، يتشكل الحمل الحراري للزيت من خلال المبرد، ثم يتدفق مرة أخرى إلى خزان الزيت بعد تبريده بواسطة المبرد.دور درجة حرارة زيت المحولات.من أجل تحسين تأثير التبريد، يمكن اعتماد تدابير مثل التبريد الذاتي، تبريد الهواء القسري وتبريد الماء القسري.

6. وسادة الزيت تسمى وسادة الزيت أيضًا بخزان الزيت.سوف يتمدد زيت المحولات وينكمش بسبب تغيرات درجة الحرارة، كما أن مستوى الزيت سيرتفع أو ينخفض ​​أيضًا مع تغيرات درجة الحرارة.تتمثل وظيفة وسادة الزيت في ترك مساحة للتمدد الحراري وانكماش الزيت للحفاظ على خزان الزيت ممتلئًا بالزيت دائمًا؛وفي الوقت نفسه، بفضل وسادة الزيت، يتم تقليل منطقة الاتصال بين الزيت والهواء، مما قد يؤدي إلى إبطاء أكسدة الزيت.

7. مرحل الغاز مرحل الغاز، المعروف أيضًا باسم مرحل Buchholz، هو جهاز الحماية الرئيسي للأعطال الداخلية للمحول.يتم تركيبه في منتصف أنبوب الزيت الذي يربط بين خزان الزيت ووسادة الزيت.عندما يحدث خطأ خطير داخل المحول، يقوم مرحل الغاز بتشغيل قاطع الدائرة لفصل نفس الدائرة؛عند حدوث خطأ غير خطير داخل المحول، يتصل مرحل الغاز بدائرة إشارة الخطأ.

8. البطانات العازلة توجد البطانات العازلة العالية والمنخفضة على الغطاء العلوي لخزان المحولات.تستخدم المحولات المغمورة بالزيت بشكل عام البطانات العازلة المصنوعة من البورسلين.وظيفة الغلاف العازل هي الحفاظ على أسلاك التوصيل ذات الجهد العالي والمنخفض وخزان الوقود معزولين بشكل جيد، وتثبيت الأسلاك.

9. الأنبوب المقاوم للانفجار الأنبوب المضاد للانفجار، والمعروف أيضًا باسم قناة الهواء الآمنة، يتم تركيبه على خزان الزيت للمحول، ويتم إغلاق مخرجه بفيلم زجاجي مقاوم للانفجار.عندما يحدث خطأ خطير داخل المحول ويفشل مرحل الغاز، يخترق الغاز الموجود داخل خزان الوقود الغشاء الزجاجي المقاوم للانفجار ويتم إخراجه من ممر الهواء الآمن لمنع انفجار المحول.
