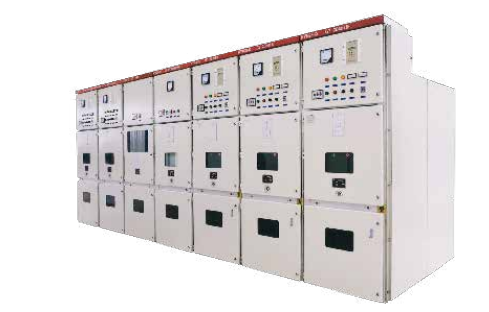

جي سي كيه الجهد المنخفض خزانة التوزيع من النوع القابل للسحب مناسبة لنظام النقل والتوزيع بتيار متردد 50 هرتز و660 فولت وأقل من ثلاث مراحل وخمسة أسلاك.
كنظام طاقة لمحطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدينية والمباني الشاهقة في استخدام الكهرباء والأعلاف والإضاءة والتحكم في المحركات.
يتوافق المنتج مع IEC439-1 'معدات التحكم والمفاتيح الكهربائية ذات الجهد المنخفض'؛Gb7251.1-1997، ZBK36001-89 'معدات التبديل الكاملة من نوع سحب الجهد المنخفض'.
GCK نوع استخراج الجهد المنخفض خزانة التوزيع، باستخدام هيكل التجميع المتقدم ووحدة التجميع، وحدة تركيبة الاستخراج IP30، آمنة وموثوقة وصغيرة الحجم.
تحتوي خزانة توزيع الطاقة ذات الجهد المنخفض GCK على خزانة قياس خاصة، والتي يمكنها تلبية متطلبات نظام إمداد الطاقة لقياس الجهد المنخفض.
خزانة توزيع الطاقة ذات الجهد المنخفض GCK، مع خزانة مكثف إلكتروستاتيكية خاصة، كتعويض للطاقة التفاعلية.
شروط الخدمة العادية:
1، درجة حرارة الهواء المحيط ليست عالية جافة +40 درجة مئوية، ولا تقل عن -5 درجة مئوية، ومتوسط درجة الحرارة خلال 24 ساعة ليس أعلى من
.
2، والهواء نظيف، والرطوبة النسبية في درجة الحرارة القصوى +40 درجة مئوية، وليس أكثر من 50٪؛في درجات حرارة منخفضة، السماح
على سبيل المثال: 90% عند +20 درجة مئوية؛السماح بالتكثيف الذي قد يحدث بسبب التغيرات في درجة الحرارة.
3. ألا يزيد الارتفاع عن 2000م.
ميزات الهيكل:
إن خزانة توزيع الطاقة ذات الجهد المنخفض GCKl هي عبارة عن هيكل مركب بالكامل، ويتم تجميع الهيكل الأساسي مع ملفات تعريف خاصة
ه = 20 ملم.
نظرًا لأن جميع هياكل الإطار متصلة بواسطة براغي، يتم تجنب تشوه اللحام والضغط، ويتم تحسين الدقة
تنقسم كل خزانة إلى ثلاثة أجزاء، وهي غرفة الناقل الرئيسية في الأعلى والتي يمكن اختراقها بواسطة الناقل الأفقي، والجزء الأمامي مقسم إلى عدة غرف وحدة وظيفية مع لوحة تقسيم، والارتفاع بعد التجميع هو 1760 مم.الجزء الخلفي هو غرفة الكابلات، والجزء الداخلي مجهز بدعامة لوضع الكابلات وإخراجها.
تم ترتيب الناقل العمودي في الجزء الخلفي من غرفة الوحدة الوظيفية من نوع الاستخراج، والحافلة العمودية متصلة بالحافلة الفرعية والحافلة الأفقية.يتم توصيل كل وحدة وظيفية من نوع الاستخراج بالحافلة العمودية في الموضع المتصل، ويتم تزويد لوحة الختم المعدنية الموجودة في أعلى الخزانة بنافذة تهوية؛عندما يحتاج الجزء العلوي إلى الدخول والخروج من السلك، يتم استخدام لوحة الختم العازلة، والجزء السفلي عبارة عن لوحة الختم المعدنية، ويتم ثقب فتحة التثقيب عليها لتسهيل دخول الكابل وخروجه.
هيكل نظام السحب:
يتم تركيب المكونات الكهربائية لكل وحدة وظيفية على الدرج، مما يجعل الوحدة بأكملها خارج الخزانة، آمنة ومريحة للصيانة.
تم تركيب الدرج في خزانة بعرض 600 مم بثلاثة أوضاع: 'منفصل' و 'اختبار' و 'متصل'.
تم تجهيز جانب مدخل مصدر الطاقة في حجرة الدرج بصمام.يفتح الصمام تلقائيًا عندما يكون الدرج في وضع الاختبار 'الاختبار' و'المتصل'، ويغلق الصمام تلقائيًا عندما يكون الدرج في وضع 'المنفصل'.
يوجد جهاز متشابك بين باب الغرفة والمفتاح الرئيسي للحلقة.لا يمكن فتح باب الغرفة عندما يكون المفتاح الرئيسي مغلقًا، ويمكن فتح الباب في ظروف خاصة.
تيار الحلقة الرئيسية هو 100 أمبير وأدناه، وارتفاع الغرفة 220 مم؛بالنسبة للدوائر 45A وما دونها، يمكن تركيب درجين جنبًا إلى جنب.يبلغ ارتفاع غرفة الدائرة 200A، 400A بشكل عام 440 مم، ويبلغ ارتفاع غرفة الدائرة 600A بشكل عام 660 مم.
هيكل النظام الإضافي:
الحلقة الرئيسية الحالية وGT؛عند 630A، يتم اعتماد قاطع الدائرة من نوع الإطار لهيكل من نوع القابس، ويتم دفع المسمار لإكمال الاتصال والفصل مع الناقل مع اهتزاز ذراع التشغيل.يتم تثبيت المكونات الكهربائية الأخرى باستثناء المفتاح الرئيسي في الغرفة.
هيكل النظام الثابت:
يتم تثبيت وحدة القياس وخزانة المكثف الإلكتروستاتيكي في الوضع الثابت، ويتم تثبيت جميع المكونات الكهربائية على لوحة تثبيت الشعاع الخاصة بـ PDC.
